Chroma 27013平面顯示器測試器功能及應用

---

★符合FullHD120Hz測試

本機主要提供LVDS訊號，其點頻率為330MHz(1Link135MHz/2Link270MHz/4Link330MHz)，測試畫面分辨率***高可達2560x1600分辨率，符合現今各種面板標準測試信號及FullHD120Hz(Doubleframerate)量測需求。

★輸出電源提供、量測及判定

系統提供3.3~13V/3.5AVDD輸出電源，及12V,24V/4AVBL輸出電源，用戶可依據液晶模塊的電氣特性，設定自動量測。每個輸出頻道能仿真電源開/關之時序關系、及過電壓保護之功能，當電源參數超出預先定義的范圍時，產生保護動作。

★提供完整的測試圖像

大容量的儲存內存，提供30組Timing/64組Pattern，內建多種標準測試圖像，可產生10Bit

★灰階、純色、彩條、文字、十字等畫面。

RGB獨立信號控制在操作方面，Chroma27013面板提供快速單鍵操作模式：R、G、B、Inversion信號獨立去除及恢復功能-在顯示畫面時，可單獨控制去除或恢復三原色信號其中之一。Inversion功能可反轉畫面上之Pattern顯示。

主要特點:

---

■LVDS訊號支持-1/2/4Channel輸出-支持色深6/8/10bits-2輸出端-點頻率可達330MHz(1Link135MHz/2Link270MHz/4Link330MHz)

■顯示畫面分辨率可達2560x1600

■30組Timing/Power/Program選擇

■64種圖像選擇及編輯

■Vdd輸出全頻可調3.3~13V/3.5A

■支持Vbl內外部電壓輸出

■DCPowerOCP設定

■EDID讀出/寫入/比對

■10組EDID數據儲存

■手/自動圖像切換

■Pattern自動切換delay時間可控制

■Vdd/Vbl外部電源開啟時序控制

■RGBSignalReverse快捷鍵

■RS232控制接口

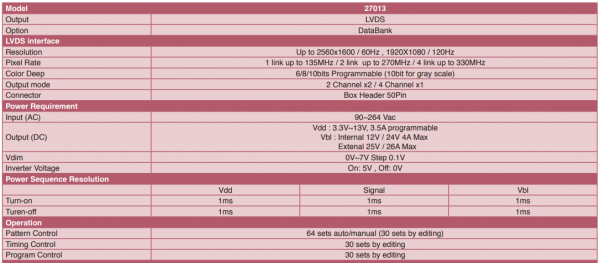

技術參數
